Реверс-инжиниринг: восстановление технической документации по готовому образцу

Промышленные предприятия регулярно сталкиваются с ситуациями, когда критически важный узел или деталь выходит из строя, а оперативная замена невозможна. Причины варьируются от прекращения деятельности оригинального производителя до отсутствия запчастей на складах для оборудования, выпущенного 20–30 лет назад. В таких случаях реверс-инжиниринг (обратное проектирование) становится единственным способом восстановить работоспособность линии, создав точную копию детали или модернизированный аналог на локальных мощностях.





Первым этапом реверса является получение точного «цифрового двойника» физического объекта. Использование ручного измерительного инструмента (микрометров, штангенциркулей) оправдано только для простых геометрических форм. Для деталей со сложными криволинейными поверхностями, внутренними полостями или развитым оребрением применяются методы лазерного сканирования и фотограмметрии.

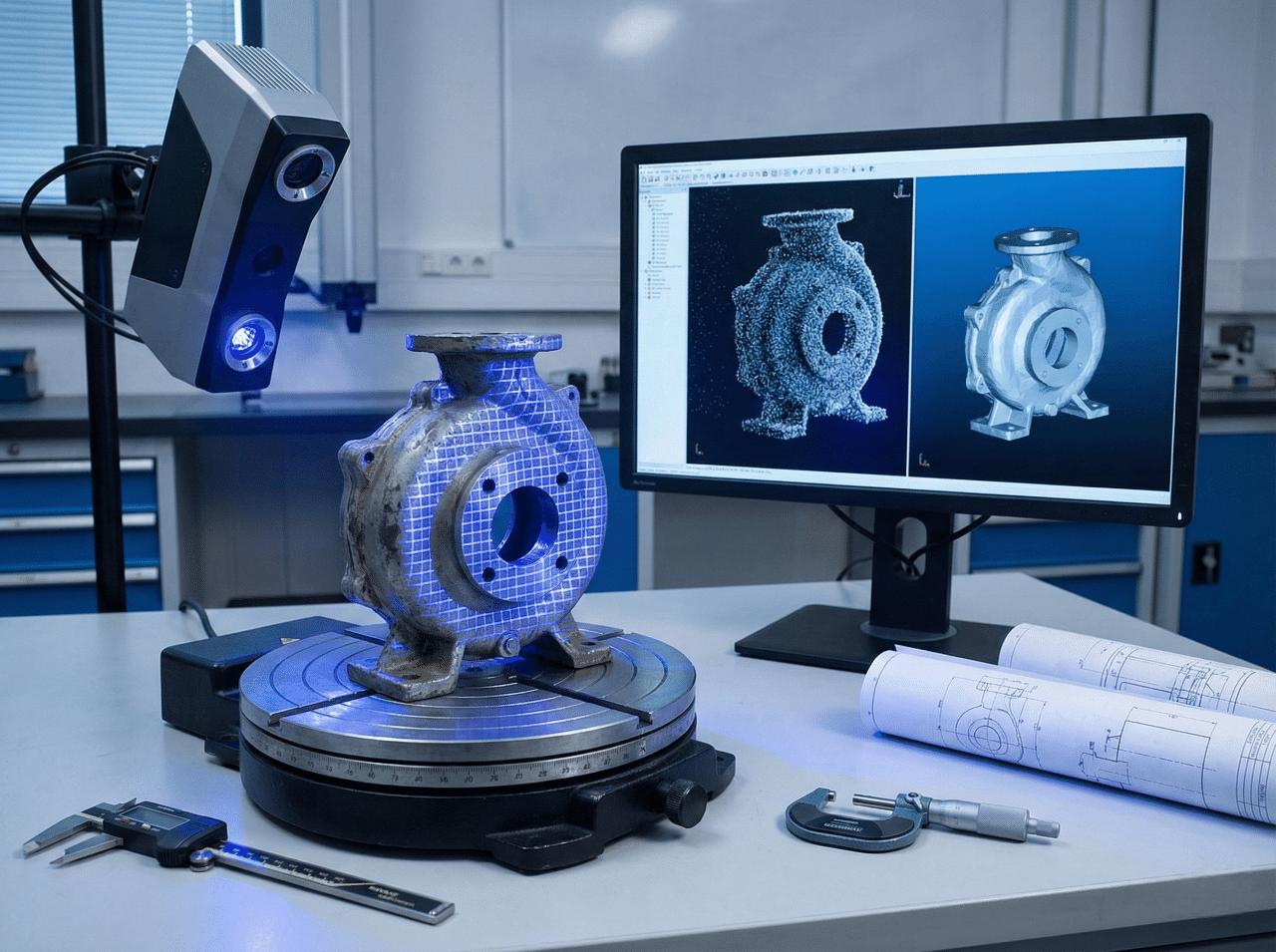

Профессиональные 3D-сканеры с технологией структурированного подсвета позволяют получить облако точек (point cloud) с точностью до $0,01$–$0,05$ мм. Этого достаточно для большинства узлов общего машиностроения. В результате сканирования формируется полигональная сетка (обычно в формате STL), которая визуально повторяет объект, но не является полноценной конструкторской моделью, пригодной для внесения изменений или программирования станков с ЧПУ.



Процесс перехода от физического образца к готовому комплекту чертежей требует последовательного выполнения ряда технических операций. Ошибки на любом из этапов приводят к нестыковке узлов при финальной сборке.

Типовой алгоритм работ по обратному проектированию включает следующие шаги:

• Подготовка и сканирование: очистка детали, при необходимости — нанесение матирующего спрея для устранения бликов, расстановка маркеров и получение первичного скана.


• Обработка облака точек: удаление шумов, выравнивание сетки в системе координат, смыкание разрывов в геометрии.


• Репараметризация (создание CAD-модели): построение твердотельной параметрической модели в среде проектирования (SolidWorks, Компас-3D, Autodesk Inventor). Инженер не просто обводит скан, а заново выстраивает геометрию с использованием примитивов и операций.


• Контроль отклонений: наложение полученной CAD-модели на исходный скан для вызуализации отклонений. Если модель укладывается в заданный допуск, она принимается за основу.


• Оформление чертежей: создание 2D-документации согласно ГОСТ или ISO с указанием допусков, посадок, требований к шероховатости поверхностей и термообработке.



Соблюдение этой последовательности гарантирует, что полученная документация будет описывать не просто форму детали, а её функциональную роль в механизме.



Копирование формы без учета свойств материала — одна из главных ошибок реверс-инжиниринга. Чтобы деталь выдержала проектные нагрузки, необходимо идентифицировать марку сплава и его текущее состояние. Для этого применяются методы неразрушающего контроля и лабораторные анализы.

Оптико-эмиссионный или рентгенофлуоресцентный анализ (спектрометрия) позволяет определить процентное содержание легирующих элементов. Параллельно проводятся замеры твердости по методам Бринелля или Роквелла. Эти данные позволяют инженеру понять, подвергалась ли деталь закалке, цементации или азотированию. На основе полученных фактов подбирается отечественный или доступный импортный аналог материала, который обеспечит требуемый ресурс изделия.



При проектировании по образцу важно понимать, что оригинальная деталь может быть изношена или деформирована в процессе эксплуатации. Простое копирование текущей геометрии приведет к изготовлению заведомо дефектного изделия.

Инженер по реверс-инжинирингу выполняет интеллектуальную корректировку данных:

1. Поиск номинальных размеров: округление полученных при сканировании значений до стандартных (например, вместо $49,92$ мм принимается диаметр $50$ мм).


2. Восстановление сопряжений: расчет посадочных мест под подшипники и сальники исходя из стандартных размерных рядов.


3. Анализ причин поломки: если оригинальная деталь сломалась из-за конструктивного просчета, в новую модель вносятся изменения (усиление ребер жесткости, увеличение радиусов скруглений).



Такой подход превращает простое копирование в процесс улучшения характеристик оборудования, позволяя не только заместить деталь, но и увеличить межремонтный интервал.



Применение реверс-инжиниринга целесообразно в тех случаях, когда стоимость простоя оборудования значительно превышает затраты на цикл проектирования и изготовления.

Наиболее часто услуга требуется в следующих случаях:

• Полная утеря архива технической документации на предприятии-изготовителе.


• Необходимость локализации производства импортных расходных материалов (фильтр-плиты, футеровки, лопатки насосов).


• Проектирование оснастки, которая должна сопрягаться со сложной поверхностью существующего оборудования.


• Модернизация узла, при которой требуется сохранить посадочные места, но изменить внутреннюю начинку.



Итогом работы становится полная независимость предприятия от политики правообладателя оригинальной документации и возможность заказа деталей у любого квалифицированного подрядчика.



Реверс-инжиниринг — это не механическое копирование, а глубокая инженерная работа по восстановлению утраченных данных. Использование 3D-сканирования в сочетании с материаловедческой экспертизой и параметрическим моделированием позволяет создавать документацию, полностью соответствующую промышленным стандартам. Для успешного внедрения технологии на производстве важно обеспечить контроль на каждом этапе: от точности облака точек до проверки твердости готового изделия. Это минимизирует риски поломок и гарантирует полную совместимость восстановленных деталей с работающим оборудованием.
