Магнитные сверлильные станки: мобильность и точность при монтаже металлоконструкций

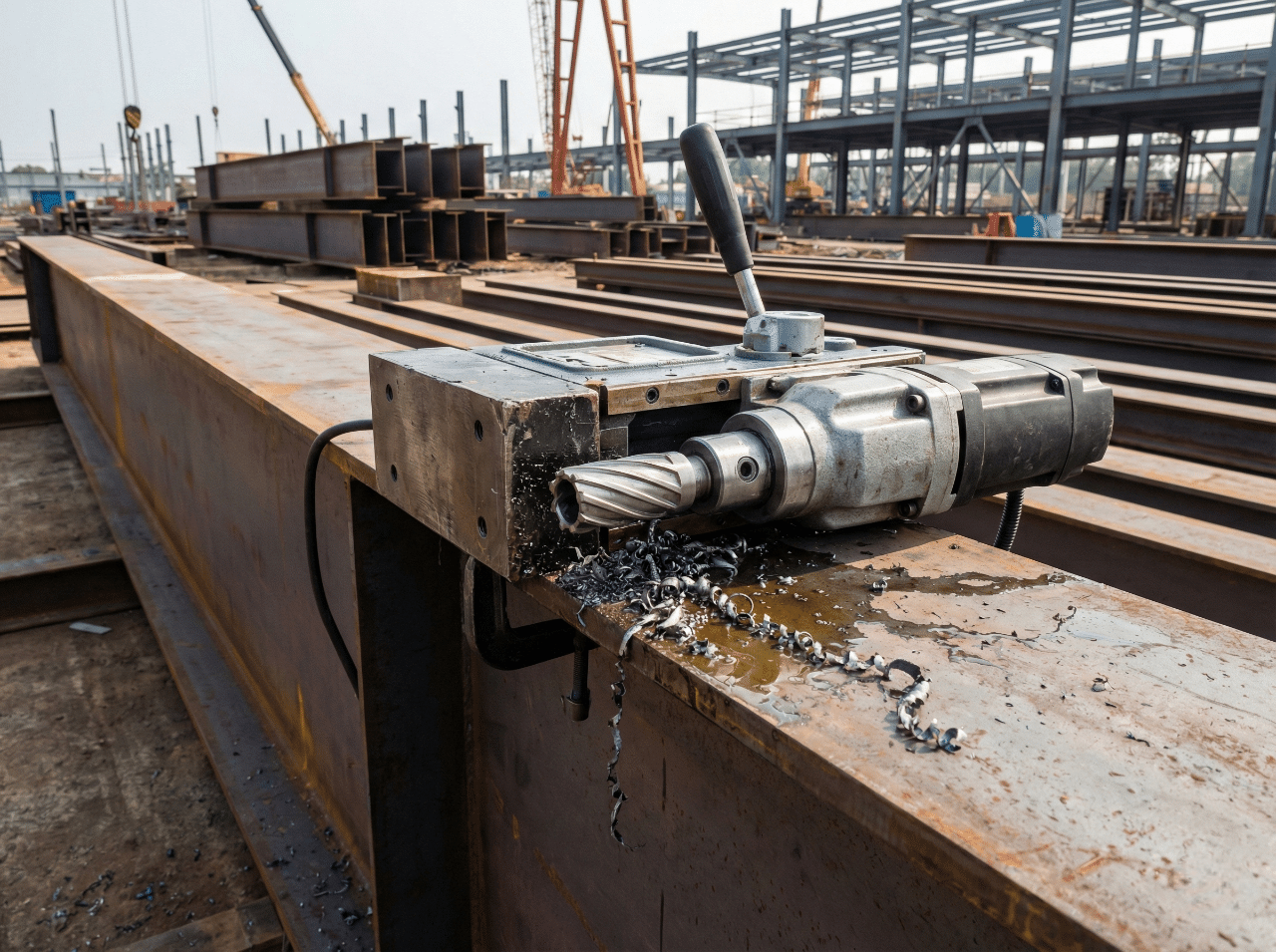

Сборка тяжелых металлических каркасов, возведение мостов и производство крупного оборудования требуют создания сотен точных крепежных отверстий. Перемещение габаритных балок или швеллеров к стационарным сверлильным станкам усложняет производственный процесс и увеличивает сроки сдачи объекта. Использование мощных ручных электрических дрелей на больших диаметрах не дает нужной точности, перпендикулярности оси и небезопасно для рабочего. Задачу сверления габаритных деталей непосредственно на месте сборки решают переносные сверлильные станки на магнитном основании.

Базовое отличие этого оборудования — наличие мощного электрического или постоянного магнита в основании станины. Он надежно закрепляет устройство на любой поверхности из магнитных сплавов: горизонтальной, вертикальной или потолочной. Рабочему не нужно удерживать инструмент, его задача сводится к центровке и плавной подаче режущего инструмента.

К основным узлам конструкции относятся электрический двигатель, направляющие салазки для перемещения моторного блока, вал для крепления оснастки и встроенная система подачи охлаждающей жидкости. Жесткое закрепление основания исключает дрожание и смещение сверла, что напрямую влияет на чистоту стенок отверстия и сохранность режущих кромок. Сила притяжения подошвы в промышленных моделях варьируется от восьми до тридцати тысяч Ньютонов, обеспечивая устойчивость станка даже при сверлении коронками диаметром свыше ста миллиметров. Промышленные устройства часто оснащаются датчиками отрыва: если сила притяжения падает из-за неровности поверхности, автоматика мгновенно отключает вращение двигателя.

Магнитные станки создаются преимущественно под работу с пустотелыми корончатыми фрезами из быстрорежущей стали или с твердосплавными напайками. В отличие от классического спирального сверла, которое высверливает весь объем металла в отверстии, коронка прорезает только внешний контур. Центральная часть выталкивается наружу после сквозного прохода подпружиненным выталкивателем.

Такой подход сводит к минимуму площадь соприкосновения инструмента с заготовкой. В результате требуется значительно меньшая мощность привода, а скорость формирования отверстия возрастает в три-четыре раза по сравнению со сплошным высверливанием. Кроме того, пустотелые фрезы оставляют гладкую внутреннюю поверхность без задиров, которая не требует дополнительной обработки перед установкой крепежных элементов.

Технические характеристики оборудования должны строго соответствовать толщине металлопроката, максимальному диаметру отверстий и условиям применения. Избыточная мощность приводит к неоправданному утяжелению конструкции, а недостаточная — к перегреву двигателя и вынужденным остановкам.

При выборе станка необходимо анализировать следующие параметры:

• Мощность привода. Для отверстий до тридцати миллиметров достаточно двигателей мощностью от девятисот до тысячи двухсот ватт. Для работы коронками свыше пятидесяти миллиметров и нарезания резьбы требуются устройства от полутора тысяч ватт с многоступенчатой механической передачей.

• Тип посадочного гнезда. Цилиндрический хвостовик с крепежной площадкой обеспечивает быструю фиксацию фрезы винтами. Наличие вала с конусом Морзе делает станок универсальным, позволяя устанавливать переходные муфты под спиральные сверла, зенкеры и патроны для метчиков.

• Возможности механической передачи. Наличие обратного хода и плавной регулировки оборотов обязательно, если станок будет применяться для нарезания глухой или сквозной резьбы.

• Требования к толщине металла. Электромагнит выдает заявленную силу притяжения только на листе определенной толщины (как правило, от шести миллиметров). На тонком прокате основание может оторваться в процессе работы из-за нехватки массы железа.

Оценка этих характеристик до покупки исключает риск поломки дорогостоящих твердосплавных фрез из-за недостаточной жесткости крепления или критического биения вращающегося вала.

На объектах строительства оборудование подвергается повышенным нагрузкам. При установке станка на высоте, на отвесных балках или под углом, обязательным требованием техники безопасности является использование страховочной цепи или ремня из высокопрочных синтетических нитей. В случае внезапного отключения электричества магнит моментально теряет удерживающую силу, и страховочная обвязка предотвращает падение тяжелого устройства.

Поверхность под магнитной подошвой должна быть ровной, очищенной от толстых слоев ржавчины, окалины и старой краски. Неровности создают воздушный зазор, который резко снижает силу магнитной индукции. Для работы на трубах или изогнутых плоскостях применяются специальные переходные насадки с цепным натяжителем или станки с шарнирными основаниями из постоянных магнитов, которые подстраиваются под изгиб заготовки.

Точность установки и долговечность станка напрямую зависят от регулярного контроля технического состояния. Износ подвижных частей неизбежно приводит к появлению зазоров, которые вызывают скалывание зубьев на фрезах.

Базовый порядок технического обслуживания включает:

• Контроль направляющих. Регулярная подтяжка прижимных планок в салазках для устранения бокового и радиального смещения моторного блока во время сверления.

• Проверку токосъемного узла. Своевременный осмотр и замена графитовых щеток электрического двигателя для предотвращения повреждения коллектора и короткого замыкания.

• Очистку магнитной подошвы. Полное удаление металлической стружки перед каждой установкой, так как острые металлические обрезки могут повредить нижнюю плоскость магнита при сильном прижатии к балке.

• Использование охлаждающей жидкости. Обязательная непрерывная подача специальных эмульсий через внутреннюю систему вала для защиты режущих кромок от разрушения из-за чрезмерного нагрева.

Соблюдение этого порядка гарантирует сохранение заводской точности оборудования и заметно снижает расходы на покупку новых режущих инструментов на протяжении всего срока службы.

Применение магнитных сверлильных станков ускоряет процесс сборки тяжелых металлических конструкций. Оборудование переносит операцию точного сверления из механического цеха непосредственно к месту установки проката, сокращая затраты на перемещение тяжелых деталей. Сочетание высокой мощности привода, жесткого закрепления и производительности пустотелого инструмента обеспечивает качество крепежных узлов, полностью отвечающее строгим стандартам промышленного строительства.
