Как выбрать систему пылеудаления для производственного помещения: производительность, фильтрация и обслуживание

Пыль на производстве влияет не только на чистоту помещения. Она ухудшает условия труда, оседает на оборудовании, может попадать в готовую продукцию, ускорять износ механизмов и создавать пожароопасную среду. Поэтому систему пылеудаления выбирают не только по площади цеха или мощности вентилятора. Необходимо учитывать источник загрязнения, свойства частиц, требуемый расход воздуха, способ фильтрации и условия дальнейшего обслуживания оборудования.

Расчёт системы начинается с понимания того, где именно образуется пыль. Источником может быть резка, шлифование, дробление, пересыпание сырья, работа деревообрабатывающего оборудования, обработка металла, производство строительных смесей или другие технологические операции.

Важно учитывать не только количество загрязнений, но и свойства самой пыли. Крупные тяжёлые частицы и мелкодисперсная пыль требуют разных способов удаления. Значение имеют плотность, влажность, склонность частиц к слипанию и возможность воспламенения.

До подбора оборудования необходимо определить:

• места наиболее интенсивного образования пыли;

• приблизительный объём пыли за смену;

• размер и плотность частиц;

• температуру удаляемого воздуха;

• влажность и химические свойства загрязнений;

• наличие горючей или взрывоопасной пыли;

• количество одновременно работающих источников.

Эти данные позволяют выбрать не просто мощную установку, а систему, соответствующую конкретному технологическому процессу.

Один из основных параметров системы — расход воздуха, который она должна удалять за определённое время. Недостаточная производительность приводит к тому, что часть пыли остается в рабочей зоне. Чрезмерный расход также нежелателен: увеличивается потребление электроэнергии, возрастает нагрузка на фильтры и может нарушаться воздушный режим помещения.

Для местных отсосов производительность определяют с учётом скорости движения воздуха непосредственно возле источника загрязнения. Чем активнее образуется и распространяется пыль, тем важнее правильно подобрать форму укрытия, положение всасывающего отверстия и скорость захвата частиц.

При наличии нескольких станков необходимо учитывать режим их работы. Если оборудование включается одновременно, система должна обеспечивать необходимый расход для всех действующих участков. Если станки работают поочерёдно, возможна другая схема распределения воздуха, но она требует точного расчёта.

Попытка очищать весь объём воздуха в помещении не всегда дает нужный результат. Если пыль образуется непосредственно возле станка или линии, выгоднее перехватывать её максимально близко к источнику.

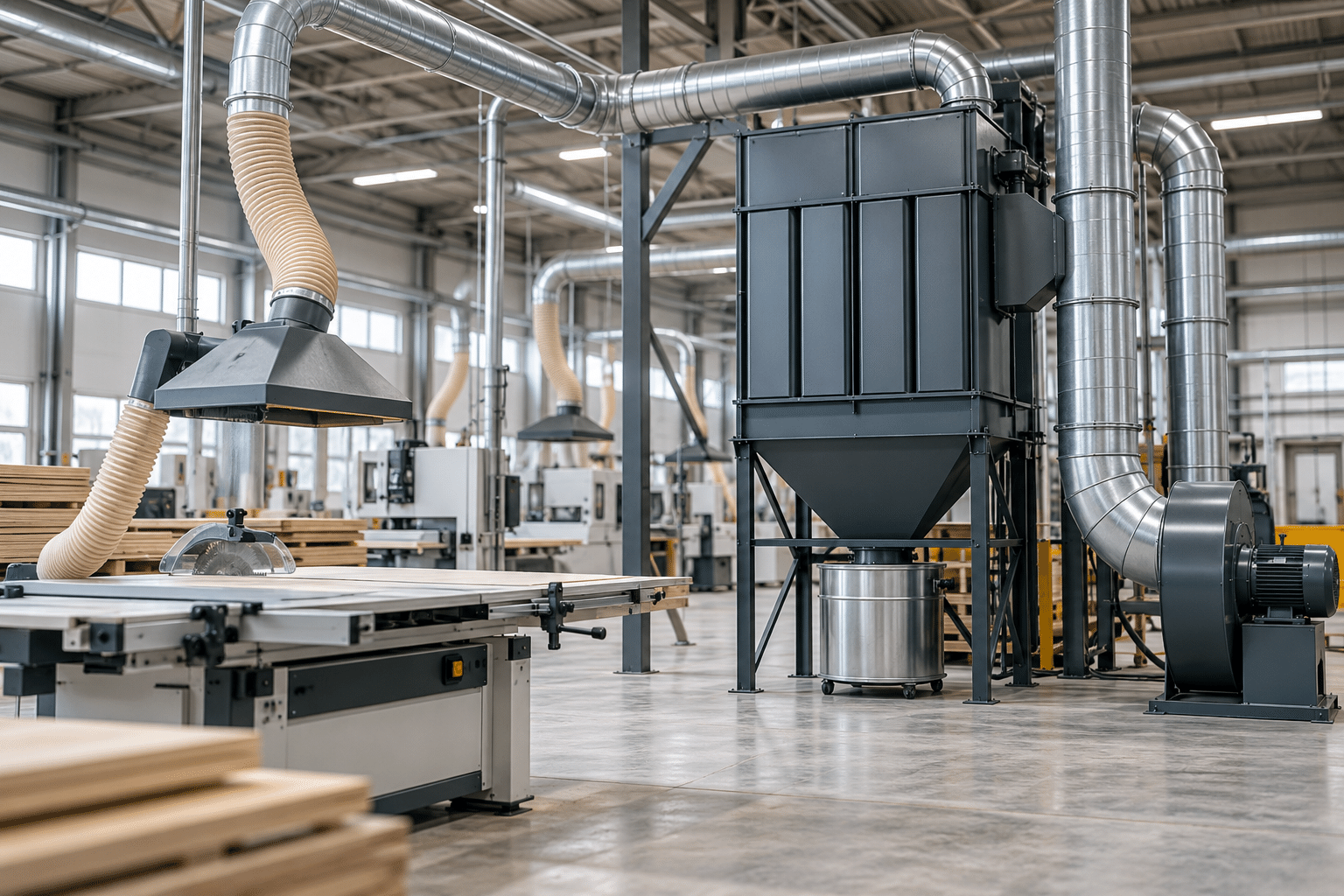

Для этого применяют кожухи, вытяжные зонты, укрытия, бортовые отсосы и другие местные устройства. Их задача — не дать частицам распространиться по цеху. Чем меньше расстояние между зоной образования пылии приёмным устройством, тем меньший объём воздуха обычно требуется для эффективного удаления загрязнений.

Общая вентиляция при этом может выполнять вспомогательную функцию: обеспечивать воздухообмен, удалять остаточные загрязнения и поддерживать необходимые условия в помещении. Но заменять местные отсосы только общеобменной вентиляцией при интенсивном образовании пыли обычно нецелесообразно.

Система пылеудаления должна не только перемещать загрязнённый воздух, но и отделять частицы перед выбросом воздуха наружу или его возвращением в помещение. Для этого применяют разные способы очистки.

К основным вариантам относятся:

• циклонные аппараты для отделения сравнительно крупных и тяжёлых частиц;

• рукавные фильтры для улавливания большого количества сухой пыли;

• патронные фильтрующие элементы для мелких частиц;

• мокрые пылеуловители, где загрязнения связываются жидкостью;

• многоступенчатые системы, сочетающие предварительное и тонкое очищение.

Выбор зависит от размера частиц, их количества и требований к очищенному воздуху. Использование слишком тонкой ступени без предварительного отделения крупных частиц может привести к быстрому засорению и увеличению затрат на обслуживание.

Мощность вентилятора нельзя выбирать только по требуемому объёму воздуха. Он должен создавать давление, достаточное для преодоления сопротивления воздуховодов, поворотов, заслонок, фильтров, укрытий и других элементов системы.

Особенно важно учитывать состояние фильтрующих элементов по мере их загрязнения. Новый фильтр может иметь сравнительно небольшое сопротивление, но после накопления слоя пыли оно возрастает. Если вентилятор не имеет необходимого запаса, производительность всей системы постепенно снижается.

На результат влияет и устройство сети воздуховодов. Излишне длинные участки, большое количество резких поворотов и неправильно подобранные диаметры повышают сопротивление. Поэтому проектировать систему лучше как единый воздушный тракт, а не подбирать каждый элемент отдельно.

Внутри воздуховодов необходимо поддерживать скорость, при которой частицы не выпадают из воздушного потока. Если скорость слишком мала, пыль начинает скапливаться на горизонтальных участках, в поворотах и местах изменения сечения.

Такие отложения уменьшают проходное сечение, повышают сопротивление системы и требуют регулярной очистки. Для горючей пыли накопление внутри воздуховодов дополнительно увеличивает пожарную опасность.

Слишком высокая скорость тоже нежелательна. Она приводит к повышенному расходу электроэнергии, шуму и ускоренному износу стенок воздуховодов при работе с абразивными частицами. Поэтому скорость выбирают с учетом свойств конкретной пыли.

После фильтрации загрязнения необходимо регулярно удалять из оборудования. Это может происходить через бункер, накопительную ёмкость, шнековый механизм или другую систему выгрузки.

При выборе важно учитывать количество отходов за смену. Небольшой накопитель при интенсивном образовании пыли придется часто опорожнять, что увеличивает трудозатраты и риск остановки оборудования. Для крупных производств может потребоваться автоматизированная выгрузка в герметичную тару или систему дальнейшего удаления отходов.

Необходимо также исключить повторное распространение пыли во время опорожнения накопителя. Если при каждой выгрузке облако загрязнений снова попадает в рабочую зону, эффективность основной системы снижается.

Даже правильно рассчитанная установка постепенно теряет эффективность без регулярного обслуживания. Пыль накапливается на фильтрах, в воздуховодах, приёмных устройствах и накопителях. В результате возрастает сопротивление и уменьшается объём удаляемого воздуха.

При выборе оборудования желательно заранее выяснить периодичность очистки фильтров, срок службы сменных элементов и доступность внутренних узлов. Чем сложнее добраться до фильтра или бункера, тем больше времени потребуется на обслуживание.

Полезно предусмотреть возможность контроля перепада давления на фильтре. Его увеличение позволяет вовремя определить, что фильтрующий элемент загрязнён и требует очистки или замены. Такой контроль помогает обслуживать оборудование по фактическому состоянию, а не только через установленный промежуток времени.

Древесная, мучная, угольная, полимерная и некоторые виды металлической пыли способны образовывать пожароопасные и взрывоопасные смеси. Для таких производств обычного расчёта производительности и фильтрации недостаточно.

Необходимо учитывать возможность образования опасной концентрации пыли, исключать источники зажигания и правильно организовывать удаление накопившихся частиц. Требования к оборудованию, размещению установок и средствам защиты определяются характером производства и действующими нормами безопасности.

Особое внимание требуется к заземлению оборудования, накоплению статического электричества, температуре перемещаемого воздуха и состоянию фильтрующих элементов.

Подбор системы пылеудаления лучше начинать не с конкретной модели вентилятора или фильтра, а с обследования технологического процесса. Необходимо определить источники загрязнения, характеристики пыли, количество одновременно работающего оборудования и требования к качеству очищенного воздуха.

После этого рассчитывают расход воздуха, сопротивление сети, выбирают местные отсосы, способ фильтрации и устройство удаления собранной пыли. Отдельно оценивают доступность оборудования для очистки и замены расходных элементов.

Правильно выбранная система должна устойчиво удалять пыль непосредственно в местах её образования, сохранять расчётную производительность по мере эксплуатации и не создавать чрезмерных расходов на электроэнергию и обслуживание. Именно совокупность этих параметров определяет эффективность пылеудаления на производстве.
